Storage Spaces Direct (S2D) — программное решение Microsoft для построения отказоустойчивого, масштабируемого и высокопроизводительного хранилища на базе локальных дисков серверов. В связке с Failover Cluster оно позволяет объединять диски нескольких узлов в единый пул, предоставлять тома через CSV и SMB3 и обеспечивать автоматическое восстановление при отказах.
Ключевая идея и сценарии использования
– S2D объединяет локальные дисковые ресурсы серверов в единый пул хранения.
– Доступ к данным организован через Cluster Shared Volumes (CSV) и/или через Scale‑out File Server (SoFS) по SMB3.
– Подходит для виртуальных машин, баз данных, файловых шаров и гиперконвергентных инфраструктур.
Преимущества
– Отказоустойчивость: данные распределяются по узлам, потеря диска или узла не приводит к потере данных при корректной конфигурации.
– Масштабируемость: добавление узлов/дисков увеличивает ёмкость и IOPS.
– Производительность: использование NVMe/SSD для кеша и распределённая обработка I/O снижает задержки.
– Экономия: можно использовать стандартное серверное железо вместо дорогих SAN.
Ограничения и ключевые требования
1. Минимум узлов: – 2 (для простейших сценариев), рекомендуется 3 и более для стабильности.
2. Максимум узлов: – 16 в одном кластере (стандартное ограничение для S2D).
3. Аппаратная совместимость: серверы, диски, сетевые адаптеры и прошивки должны быть сертифицированы для S2D.
4. Сеть: – минимум 10 Гбит, поддержка SMB Multichannel и желательно RDMA (RoCE / iWARP) для лучшей производительности.
5. Диски: – используются в режиме JBOD (не RAID с агрегированным контроллером).
6. Файловая система: – рекомендуется ReFS для томов S2D (CSVFS_REFS).
Архитектура: варианты развёртывания
– Гиперконвергентный (HCI): вычисления и хранилище на тех же узлах — экономичный и простой в масштабировании вариант.
– Конвергентный: отдельные серверы для хранения и отдельные для вычислений — даёт гибкость в выделении ресурсов.
Подготовка: перед развёртыванием
– Планирование: определите требования по ёмкости, IOPS, ожидаемым отказам и RPO/RTO.
– Сертификация железа: используйте поддерживаемые модели серверов, контроллеров и дисков.
– Сеть: спроектируйте отдельные каналы для управления, кластерного трафика и Storage‑трафика; обеспечьте резервирование.
– Образы ОС: предпочтительна минимальная установка Windows Server (Server Core допускается).
Базовый пошаговый план развёртывания (PowerShell)

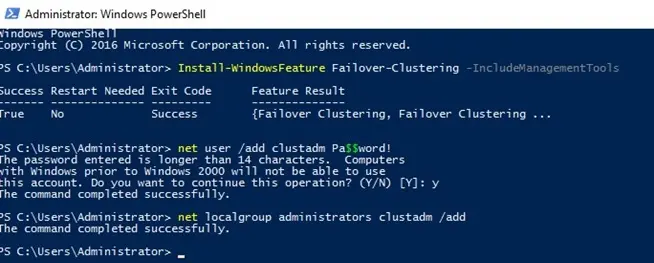

1. Установка роли Failover Clustering и инструментов:
Install-WindowsFeature -Name Failover-Clustering -IncludeManagementTools

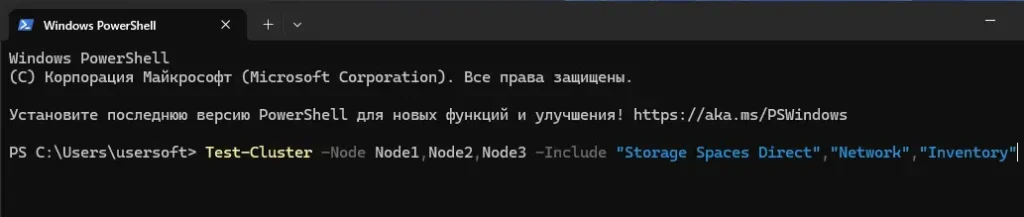

2. Валидация конфигурации (важно перед созданием кластера):
Test-Cluster -Node Node1,Node2,Node3 -Include "Storage Spaces Direct","Network","Inventory"
– Исправьте все критические ошибки, выявленные тестом.

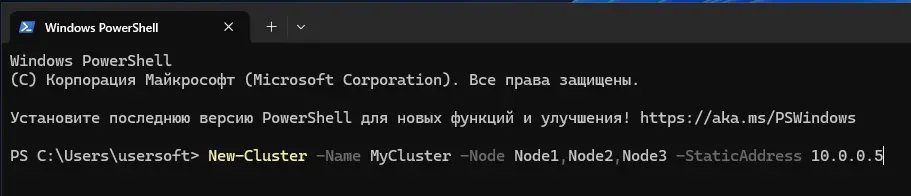

3. Создание кластера:
New-Cluster -Name MyCluster -Node Node1,Node2,Node3 -StaticAddress 10.0.0.5

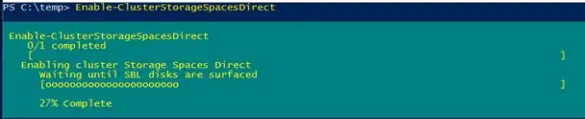

4. Включение Storage Spaces Direct:
Enable-ClusterStorageSpacesDirect
– Команда создаёт пул хранения из доступных дисков и настраивает необходимые службы.

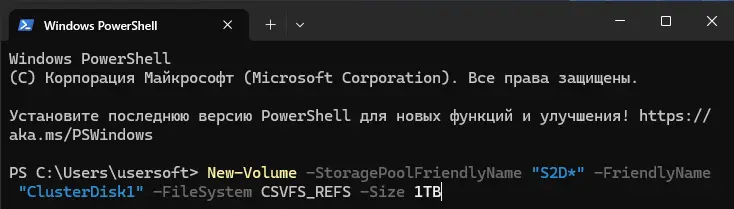

5. Создание тома и добавление в CSV (рекомендуется ReFS):
New-Volume -StoragePoolFriendlyName "S2D*" -FriendlyName "ClusterDisk1" -FileSystem CSVFS_REFS -Size 1TB

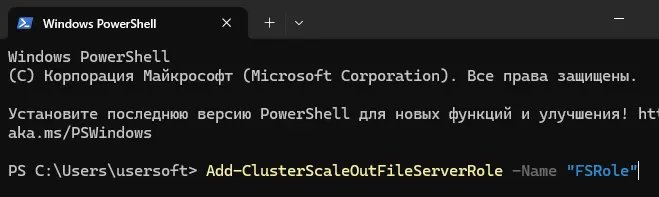

6. Настройка Scale‑out File Server и шаров (если нужен доступ по SMB):
Add-ClusterScaleOutFileServerRole -Name "FSRole"
– Создайте SMB‑шары на CSV и настройте разрешения.
Вопросы кворума и witness

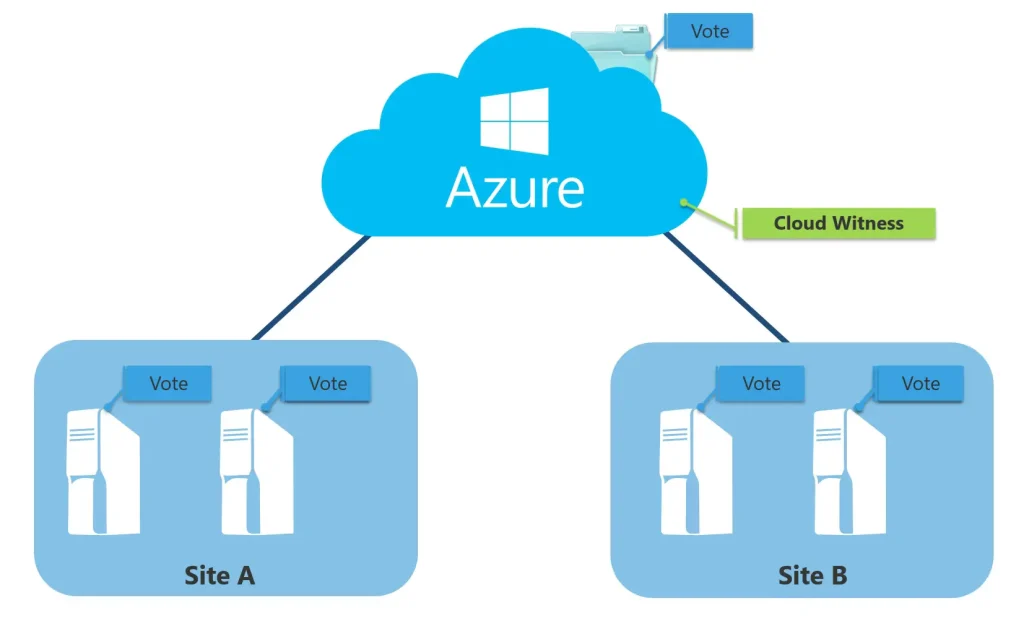

– Для небольших конфигураций используйте File Share Witness или Cloud Witness (Azure) для обеспечения кворума.
– При нечётном числе узлов кворум проще и надёжнее; при чётном числе обеспечьте внешний witness.
Мониторинг, обслуживание и обновление

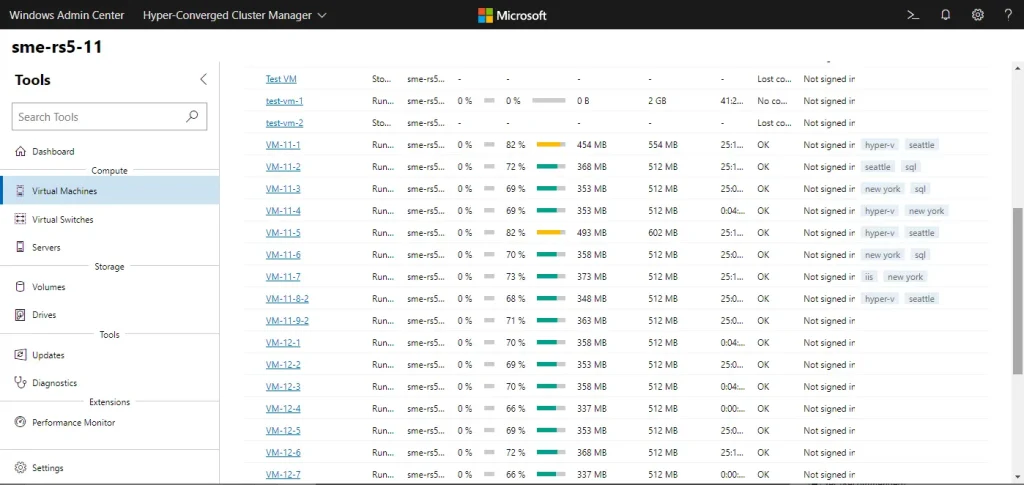

– Используйте Windows Admin Center и инструменты Failover Cluster Manager для мониторинга здоровья кластера и пулов S2D.
– Планируйте rolling upgrades при обновлении прошивок/ОС, чтобы избежать простоев.
– Следите за состоянием дисков и восстановлением данных (rebuild): операции реконструкции могут снижать производительность.
Лучшие практики
– Всегда начинать с тестовой среды и прогнать сценарии отказа.
– Не смешивайте в одном пуле несопоставимые модели дисков без понимания влияния на политику кеширования.
– Проектируйте сеть с изоляцией трафика: management, cluster, storage.
– Планируйте резервирование: RAID на контроллерах не рекомендуется — S2D управляет избыточностью.
Типичные проблемы и как их решать
– Failover не инициируется: проверьте сетевые интерфейсы, настройки кворума и состояние Node Health.
– Долгая реконструкция: проверьте нагрузку I/O, скорость дисков и возможность временно снизить приоритет rebuild.
– Неподдерживаемое оборудование: приведите драйверы/прошивки к поддерживаемым версиям или замените компоненты.
Storage Spaces Direct с кластеризацией — эффективный инструмент для создания отказоустойчивого и масштабируемого хранилища на стандартном серверном железе. При грамотном планировании, использовании сертифицированного оборудования и корректном мониторинге S2D может заменить дорогие SAN-решения и обеспечить требуемый уровень RTO/RPO для большинства нагрузок.
